Bekabeling doormeten en certificeren
Voordat u naar de wifi kijkt, moet vaststaan dat wat eronder ligt deugt. Wij meten elke verbinding door en leggen vast wat hij aankan - van hikjes en doorvoersnelheid tot een breuk in de kabel.
Geschreven door de wifi-installateurs van GoedWifiBereik.nl, onderdeel van CameraInstallatie.nl en MegaSnel, eigen monteurs sinds 1999. Bijgewerkt op
Wat is het verschil tussen testen en certificeren?
Testen laat zien of er verbinding is. Certificeren meet per verbinding of hij de waarden haalt die bij zijn categorie horen, en legt dat vast met een uitslag: goedgekeurd of afgekeurd, met de marge tot de grens erbij. Die marge is het interessantste getal op het hele rapport.
Een wifi-punt kan perfect hangen en toch niet leveren, omdat de kabel ernaartoe niet deugt. Dat is de meest onderschatte oorzaak van “onverklaarbare” problemen, en het is de enige die u met geen enkele app op een telefoon vindt.
Wij meten daarom niet alleen de lucht maar ook de kabel. Met apparatuur die per verbinding aantoont wat er aan de hand is.

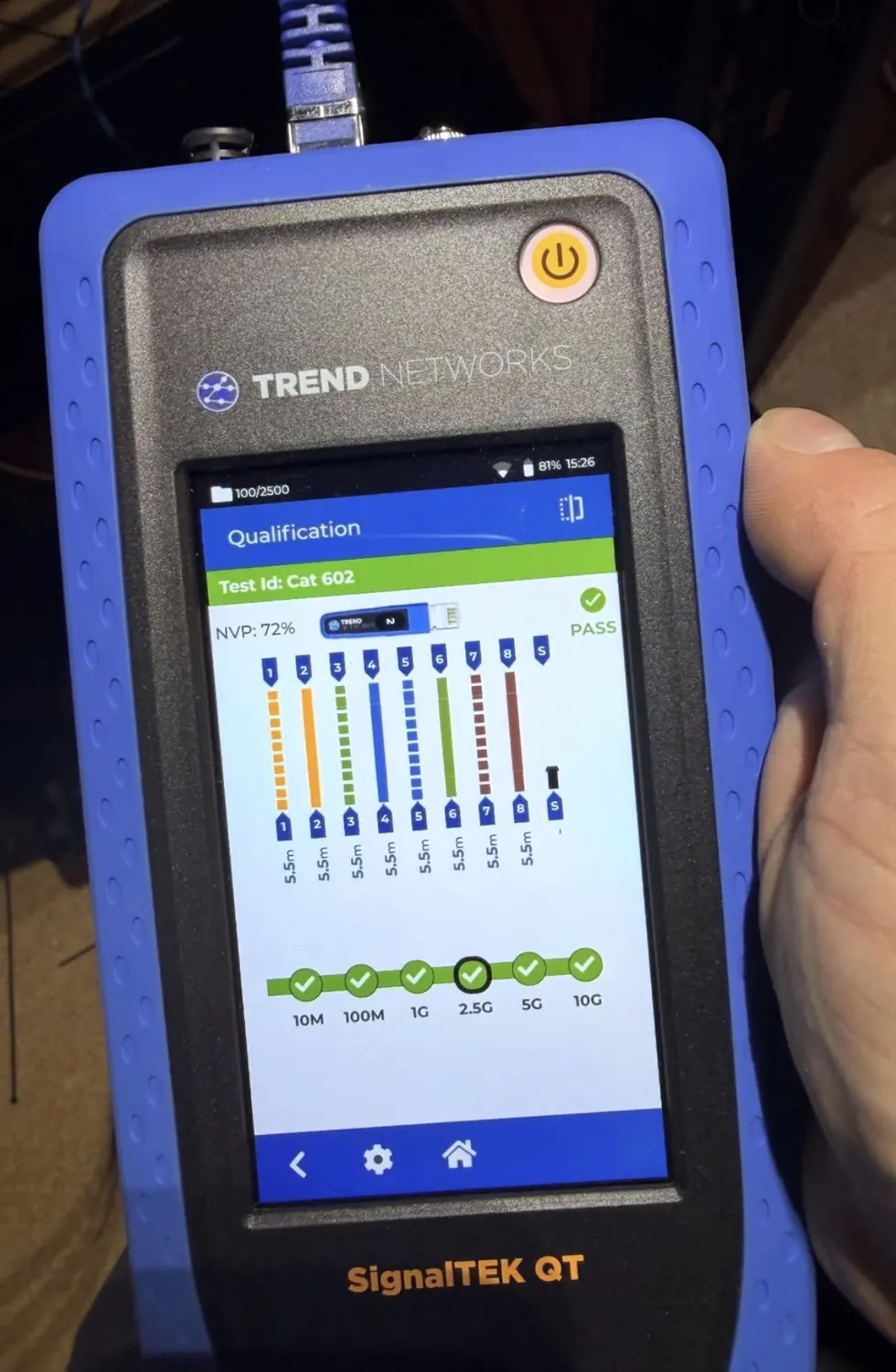

Wat wij aan een kabel kunnen zien
| Wat wij meten | Wat u eraan heeft |
|---|---|
| Doorvoersnelheid | Haalt deze verbinding werkelijk 1, 2,5, 5 of 10 gigabit? Een kabel die op papier snel is, kan door een slechte afmontage op een tiende blijven steken. |
| Hikjes en foutpakketten | Verbindingen die het “wel doen” maar steeds even wegvallen. Dat zijn de storingen waar niemand de vinger op krijgt omdat het niet consequent misgaat. |
| Kabelbreuk en de plek ervan | Is er een ader onderbroken, dan zien wij op hoeveel meter dat zit. Dat scheelt zoeken en het scheelt open breken op de verkeerde plek. |
| Aderparen en volgorde | Verwisselde of gesplitste paren zijn een klassieker bij zelf afgemonteerde kabels. Werkt vaak wel op honderd megabit en nooit op gigabit. |
| Lengte | Boven de negentig meter valt een koperverbinding terug of doet hij het niet meer. Wij meten de werkelijke lengte, niet de geschatte. |
| Stroom over de kabel | Komt er genoeg vermogen aan om het punt aan het eind te voeden? Een punt dat te weinig krijgt, herstart zichzelf op de vreemdste momenten. |
Certificeren: het verschil met even testen
Een eenvoudige tester zegt of er verbinding is. Certificeren gaat verder: per verbinding wordt gemeten of hij voldoet aan de norm voor de snelheid die u wilt halen, en dat wordt vastgelegd met een uitslag, goedgekeurd of afgekeurd, met de meetwaarden erbij.
Dat rapport is om twee redenen waardevol. U weet wat er ligt en wat het aankan, ook als u over drie jaar wilt opschalen. En bij een discussie over wie waar verantwoordelijk voor is, ligt er iets op tafel in plaats van een mening.
Wanneer dit zichzelf terugverdient
- Bij een storing die niemand kan vinden. Werkt het meestal wel en soms niet, dan zit het vaak in de kabel en niet in de wifi.
- Bij oplevering van nieuwbouw of een verbouwing. Voordat de wanden dicht zijn, wilt u weten dat elke verbinding het doet.
- Als u een pand overneemt. Er ligt bekabeling van een onbekende partij. Wat het aankan is een gok tot het is doorgemeten.
- Voor u gaat opschalen. Nieuwe apparatuur op oude bekabeling levert soms niets, en dan is het geld al uit.
- Na graafwerk of een verbouwing. Een beschadigde kabel geeft zelden meteen storing; hij gaat langzaam achteruit.
Tegen welke norm wij afmeten
“Voldoet aan de norm” is een zin waar u niets aan heeft zolang er niet bij staat welke. Bekabeling in gebouwen wordt beschreven in ISO/IEC 11801 en de Europese tegenhanger NEN-EN 50173. Daarin staat per categorie kabel welke waarden een verbinding moet halen over de volle lengte.
| Categorie | Klasse | Waar het in de praktijk voor bedoeld is |
|---|---|---|
| Cat 5e | D | Ligt nog in veel panden. Haalt 1 Gbit. Voor een wifi-zender van deze generatie is dat de rem. |
| Cat 6 | E | Wat wij standaard leggen. 1 Gbit ruim, 2,5 Gbit over normale lengtes, en genoeg vermogen over de kabel voor een zware zender. |
| Cat 6A | EA | Waar 10 Gbit tot 100 meter gevraagd wordt, of waar het bestek erom vraagt. Dikker en stugger, dus een ruimere bochtstraal en meer vulling in de goot. |
| Cat 7 / 7A | F / FA | Komt voor in oudere bestekken. Voor wifi levert het boven 6A niets extra’s op. |
Wat er per verbinding gemeten wordt is niet alleen doorverbinding, maar bedradingsvolgorde, lengte, demping, overspraak van dichtbij en van het verre eind, weerkaatsing, scheve looptijd tussen de aderparen en de vertraging zelf. Elke verbinding krijgt een eigen uitslag: goedgekeurd of afgekeurd, met de gemeten waarde én de marge tot de grens.
Die marge is het interessantste getal op het hele rapport. Een verbinding die nipt goedgekeurd is, is de verbinding die over twee jaar bij warm weer of een extra bocht alsnog gaat haperen. Die halen wij er liever nu uit dan dat u er later achter komt.
Wij meten met een gekalibreerde kabeltester; de kalibratiedatum staat op het rapport. Zonder die datum is een uitslag niet meer dan een kleurtje op een scherm.
En dan de brandklasse
Naast de prestatie van de kabel telt zijn gedrag bij brand. Elke kabel die vast in een gebouw ligt valt onder de bouwproductenverordening CPR en moet een brandklasse hebben; welke klasse waar hoort bepaalt u met NEN 8012. Dat is een eigen verhaal en het staat uitgewerkt bij brandklasse netwerkkabel: CPR en NEN 8012. Wij lezen bij een inspectie ook de mantelopdruk af, zodat u weet wat er ligt.
Wat u van ons krijgt
Per verbinding een uitslag met de meetwaarden, een lijst van welke poort waar uitkomt, en een overzicht van wat er is afgekeurd met de reden. Als wij iets afkeuren, zeggen wij erbij wat het kost om het te herstellen, en of dat nu moet of nog kan wachten.
Ligt er iets dat niet deugt en hebben wij het zelf aangelegd, dan vervangen wij het. Dat spreekt vanzelf en toch zeggen wij het maar even.
Waarom dit vóór de wifi komt
De basis van een goed draadloos netwerk is een bekabelde zender. Maar een bekabelde zender aan een kabel die maar honderd megabit haalt, is nog steeds een zender die honderd megabit haalt. Wie de wifi aanpakt zonder de kabel te controleren, kan achteraf niet uitleggen waarom het maar half is verbeterd.
Verder lezen
Wat wij aan de lucht meten staat bij wifi meten. Waarom een bekabelde zender de basis is leest u op de voorpagina, en wat er verder bij een aanleg komt kijken bij zakelijk wifi-netwerk aanleggen. Wilt u het laten bijhouden: beheer en onderhoud.
Wat is het certificeren van netwerkbekabeling?
Per verbinding meten of hij voldoet aan de norm voor de snelheid die u wilt halen, en dat vastleggen met een uitslag: goedgekeurd of afgekeurd, met de meetwaarden erbij. Een eenvoudige tester zegt alleen of er verbinding is.
Kunnen jullie een kabelbreuk vinden?
Ja. Is er een ader onderbroken, dan zien wij op hoeveel meter dat zit. Dat scheelt zoeken en voorkomt dat er op de verkeerde plek wordt opengebroken.
Mijn netwerk hapert af en toe. Kan dat aan de kabel liggen?
Zeker. Verbindingen die het meestal wel doen maar af en toe wegvallen, zijn een klassiek kabelprobleem. Juist omdat het niet consequent misgaat, wordt er vaak eerst naar de wifi gekeken.
Waarom haalt mijn kabel geen gigabit?
Vaak door de afmontage: verwisselde of gesplitste aderparen werken meestal wel op honderd megabit en nooit op gigabit. Ook een lengte boven de negentig meter of beschadiging na graafwerk speelt mee.
Krijg ik een rapport van de meting?
Ja, per verbinding met de meetwaarden, plus een lijst van welke poort waar uitkomt en een overzicht van wat is afgekeurd met de reden.
