Wifi-heatmap

Wat laat een wifi-heatmap wel en niet zien?

Een heatmap kleurt in waar het signaal sterk en zwak is. Een berekende kaart is een voorspelling op basis van muren en afstand; een gemeten kaart is wat er in uw pand echt aankomt. Beide zeggen niets over drukte, en dat is nu juist vaak de werkelijke oorzaak van de klacht.

Een heatmap of dekkingskaart is een plattegrond van uw pand waarop met kleuren staat hoe sterk het signaal per plek is. Groen goed, rood zwak, grijs dood. Het is het duidelijkste stuk gereedschap dat er in dit vak bestaat – en het is ook het makkelijkst te mooi te maken.

Twee soorten, en het verschil is groot

De berekende kaart

Een programma rekent uit hoe een signaal zich zou verspreiden, op basis van de plattegrond, de wanden en de plaats van de punten. Er komt geen meetapparatuur aan te pas.

Waar hij voor deugt: vooraf plannen. Bij nieuwbouw of een verbouwing is dit de enige mogelijkheid, en het is een uitstekende manier om te bepalen hoeveel punten er ongeveer nodig zijn en waar de kabels heen moeten.

Waar hij niet voor deugt: bewijzen dat het werkt. De berekening weet niets van een stalen ligger die niet op tekening staat, van de kluis die er later in is gezet, of van de buurman die op uw kanaal zit.

De gemeten kaart

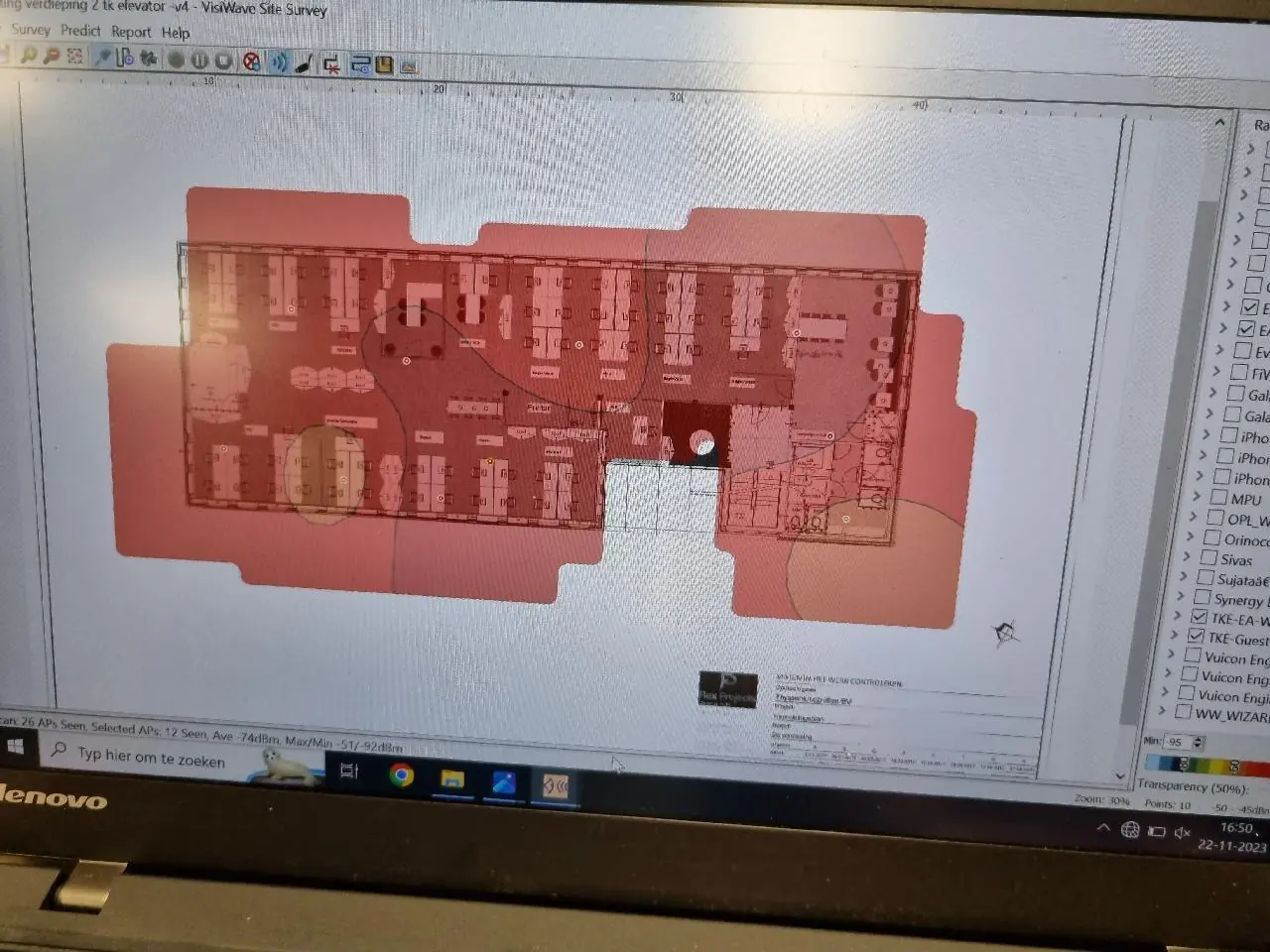

Iemand loopt met meetapparatuur door het pand en legt onderweg vast wat er werkelijk aankomt. De kleuren komen uit die metingen.

Waar hij voor deugt: aantonen hoe het er nu voor staat en aantonen hoe het er na afloop voor staat. Dit is de kaart die u bij oplevering hoort te krijgen.

Waar u op moet letten: op welke hoogte is er gemeten, en is er ook gemeten wat het toestel terugstuurt.

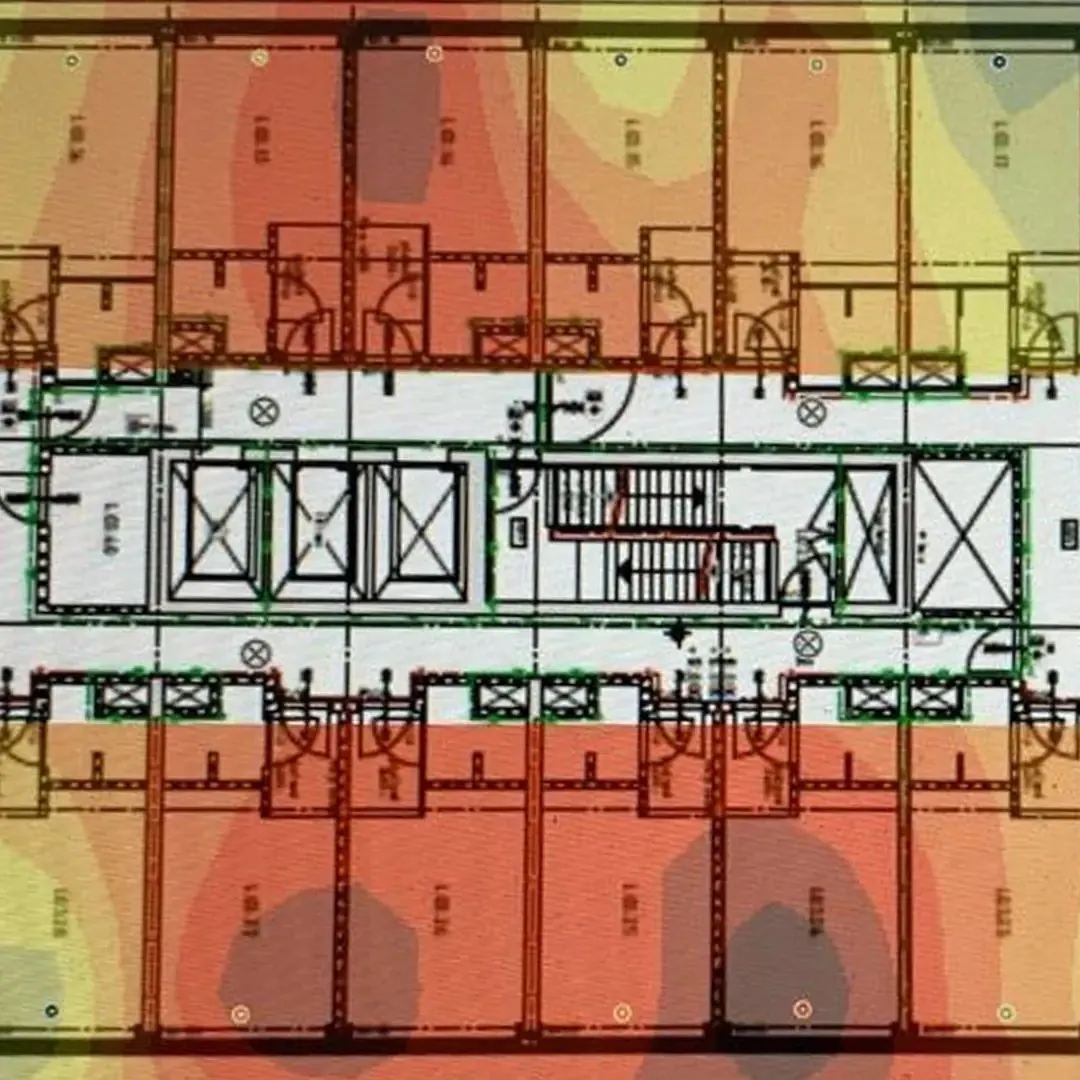

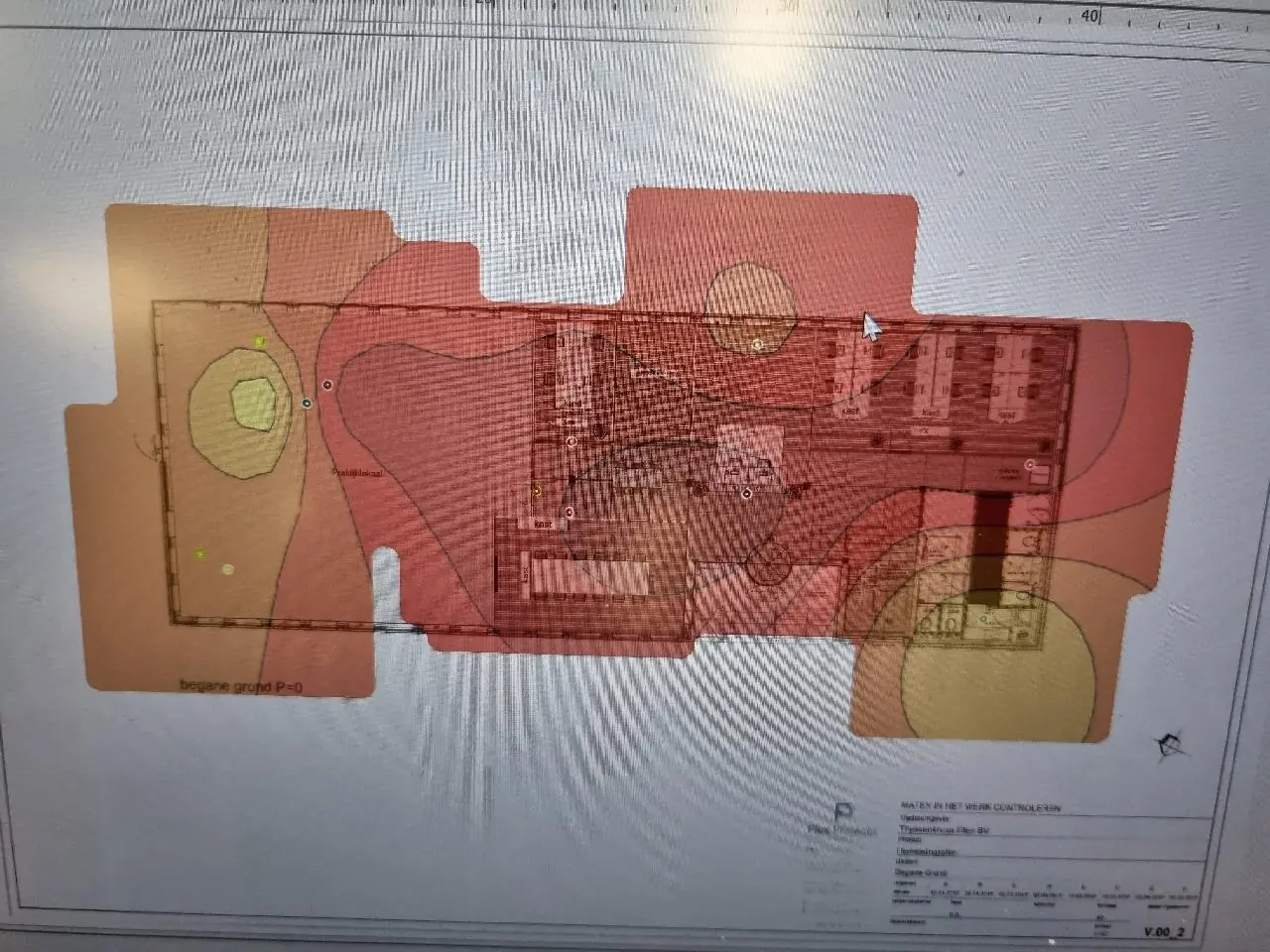

Zo ziet een gemeten kaart eruit

Drie vragen die een kaart eerlijk maken

1. Op welke hoogte is gemeten? Op tafelhoogte is bijna alles groen. Op de hoogte waarop iemand zijn telefoon vasthoudt en in een gangpad tussen stellingen ziet het er heel anders uit.
2. Is de terugweg meegenomen? Een kaart die alleen toont wat de zender uitzendt, is de helft van het verhaal. Uw toestel moet ook gehoord worden.
3. Wat was de eis? Groen bij min zeventig decibel is iets anders dan groen bij min zestig. Zonder die drempel zegt de kleur niets. Wij hanteren voor werken en bellen ongeveer min zevenenzestig.

Wat een kaart niet laat zien

• Drukte. Een plek kan diepgroen zijn en toch onbruikbaar omdat er dertig toestellen op één punt zitten. Dekking en capaciteit zijn twee dingen.
• Storing. Ruis van een magnetron of een sensor staat er niet op, terwijl het de verbinding wel om zeep helpt.
• Kanaaldrukte van de buren. Ook dat is onzichtbaar in een sterktekaart.
• Het seizoen. Een buitenkaart uit maart klopt in juli niet meer, omdat de bomen in blad staan.

Daarom leveren wij bij een kaart altijd een lijst met oorzaken. De kleuren tonen wáár het misgaat; de lijst vertelt waarom.

Zelf een heatmap maken

Dat kan, met een app op een telefoon of laptop. Voor een eerste indruk in een woning is dat prima en het kost u niets. Houd er rekening mee dat zo’n app meet wat uw toestel ontvangt en niet wat het punt van u ontvangt, en dat hij niets zegt over ruis of kanaalbezetting. Voor een bedrijfspand is dat te weinig om beslissingen op te nemen.

Hoe onze kaart eruitziet

Op de voorpagina staat een voorbeeld van hetzelfde pand met één punt en met vier punten: 26 procent bruikbaar tegen 89 procent. Die kaarten zijn uitgerekend met hetzelfde model dat ook onder de wifi-check ligt, met de dempingswaarden van de wanden erin. Bij u meten wij het na.

Verder lezen

Wat er bij een meting gebeurt staat bij wifi meten. Wat welk materiaal aan signaal kost leest u bij wifi door betonnen muren. En het onderscheid tussen dekking en drukte staat bij wifi traag.
